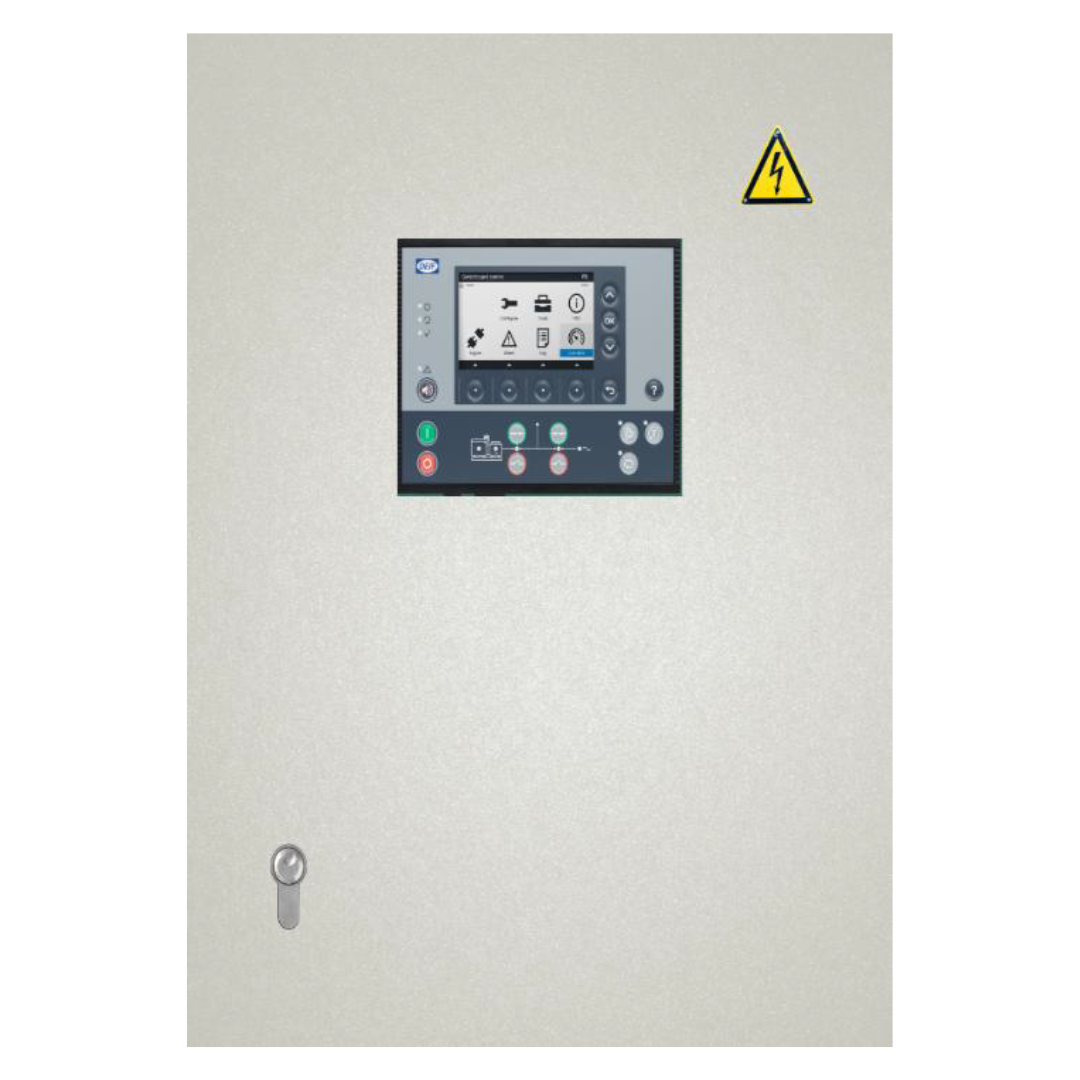

Tableros de Transferencia Automática AIC-ATS 125A – 3200A | Switch ATS Industrial AIC POWER
Los Tableros de Transferencia Automática AIC-ATS 125A – 3200A | Switch ATS Industrial AIC POWER están diseñados para garantizar la continuidad del suministro eléctrico mediante la conmutación automática entre red comercial y planta de emergencia.
Disponibles en capacidades desde 125A hasta 3200A, estos tableros ATS industriales ofrecen alta confiabilidad, seguridad eléctrica y automatización total para aplicaciones críticas.
Ideales para sistemas en 220V, 440V y 480V, en configuraciones de baja tensión para industria, comercio e infraestructura estratégica.
¿Qué es un Tablero de Transferencia Automática (ATS)?
Un Tablero ATS detecta fallas en la red eléctrica y activa automáticamente el generador, transfiriendo la carga sin intervención manual. Una vez restablecida la red, realiza la reconexión de forma segura.
Beneficios:
✔ Protección de equipos críticos
✔ Operación automática 24/7
✔ Reducción de tiempos muertos
✔ Seguridad en la conmutación de fuentes
Características Técnicas – Tableros AIC-ATS
Voltaje máximo: 600 VCA
Voltaje de Control: 24 VCD
Controlador: DEIF SGC 120. (opción AGC 150)
Conmutador: Socomec TSE
Cap. Interruptores: 125 A – 3200 A
Voltaje Conmutador: 208 – 277 VCA +- 20 %
Frecuencia: 50/60 Hz
Barras: Solera de Cobre (no incluye Zapatas)
Envolvente Rittal AX Servicio interior NEMA 1
Color: RAL 7035
Tipo de Pintura Pintura Estructurada
Lamina Caja: Caja de Acero
Puerta: Chapa de Acero junta continua de
poliuretano inyectado.
Espesor Lamina Estructura 1.25 mm
Espesor Lamina Tapas y puertas 1.5 mm

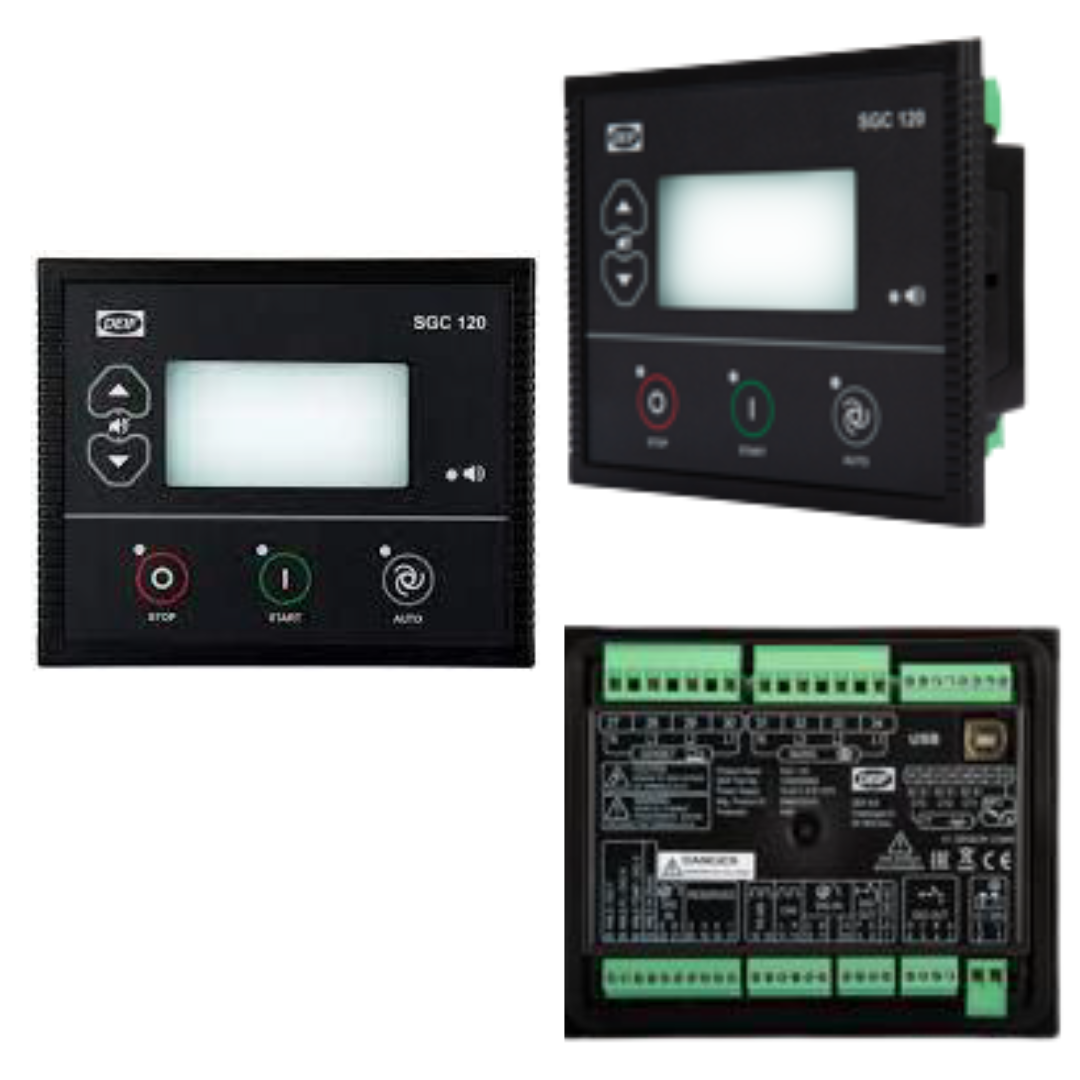

Sistema de Control DEIF SGC 120
El tablero integra el controlador DEIF SGC 120, basado en microprocesador, que permite:
- Arranque y paro automático del generador
- Protección del motor y generador
- Control de interruptores
- Monitoreo de voltaje trifásico
- Alarmas visibles en pantalla LCD
- Función automática por falla de red
Opcional: AGC 150 para aplicaciones de mayor complejidad.
Conmutador Socomec ATyS
Los tableros AIC-ATS incorporan conmutadores motorizados Socomec ATyS, disponibles en 3 o 4 polos.
Características:
✔ Transferencia en carga
✔ Indicación mecánica visible
✔ Control remoto por impulsos
✔ Diseñado para baja tensión
✔ Seguridad en la conmutación
Dimensiones por Amperaje
| Capacidad | Dimensiones (Ancho x Alto x Fondo mm) |
|---|---|
| 125A – 200A | 600 x 600 x 350 |
| 315A – 800A | 600 x 800 x 400 |
| 1000A – 1600A | 800 x 1400 x 500 |
| 2000A – 3200A | 800 x 1800 x 600 |
Aplicaciones de los Tableros ATS
- Hospitales
- Centros de datos
- Industria pesada
- Hoteles
- Centros comerciales
- Infraestructura crítica
- Edificios corporativos
Construcción Industrial Robusta
- Gabinete Rittal AX NEMA 1
- Barras de cobre de alta conductividad
- Puerta con junta continua de poliuretano
- Pintura estructurada RAL 7035
- Construcción en acero de alta resistencia
Diseñados para servicio interior en ambientes industriales.
